Kuinka kodinkoneiden PCBA vähentää vikoja reaalimaailmassa?

Abstrakti

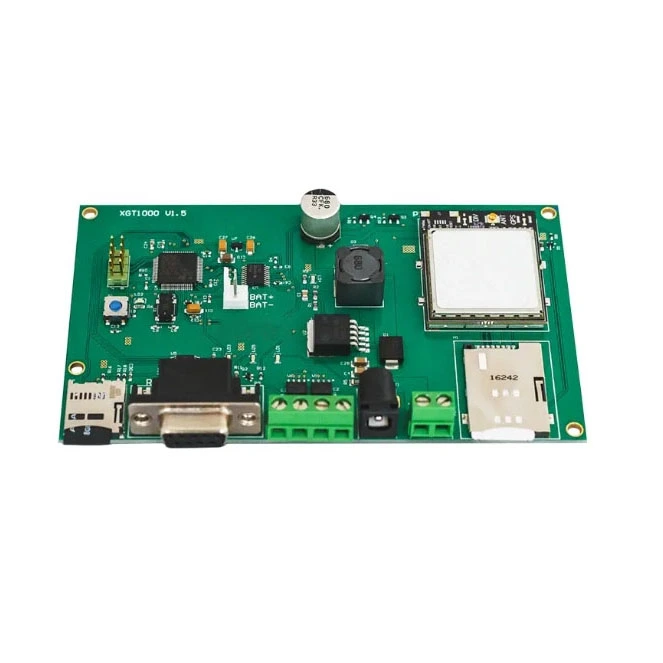

Jos kodinkonetuotteesi kärsii korkeista palautusmääristä, satunnaisista kenttävioista, meluisista antureista, ylikuumenemispisteistä tai ”se meni laboratoriossa, mutta kuoli asiakkaan keittiössä” -yllätyksillä, syy piilee usein ohjaustaulussa. Hyvin suunniteltu ja hyvin rakennettuKodinkone PCBAei ole vain kokoelma osia – se on laitteesi luotettavuusmoottori, joka muokkaa turvallisuutta, suorituskykyä ja takuukustannuksia. Tässä artikkelissa eritellään yleisimmät asiakkaiden ongelmakohdat (epävakaat erät, vaatimustenmukaisuushäiriöt, toimitushäiriöt, laiteohjelmisto- ja testausaukot) ja annetaan käytännöllinen ohjekirja: mitä määritellä, mitä tarkistaa, mitä testata ja mitä valmistajalta vaaditaan – jotta laitteesi kestää kuumuutta, kosteutta, tärinää, pölyä, käyttäjien väärinkäyttöä ja aikaa.

Sisällysluettelo

• Outline
• Kipukohdat, jotka saavat kodinkoneet epäonnistumaan
• Miltä "hyvältä" kodinkoneen PCBA näyttää
• Suunnitteluvalinnat, jotka estävät takuuvaatimukset
• Testausstrategia, joka havaitsee ongelmat ennen toimitusta
• Komponenttien ja toimitusten vakaus ilman jatkuvaa uudelleensuunnittelua
• PCBA-kumppanin arvioiminen
• Päätöstaulukko: Korjattava kipukohta
• FAQ
• Seuraavat vaiheet

Outline

• Miksi kodinkoneet epäonnistuvat eri tavalla kuin "puhdas" elektroniikka
• Luotettavuusmerkit, jotka voit tarkistaa ennen massatuotantoa
• Korttitason suunnittelupäätökset, jotka estävät ylikuumenemisen, melun ja nollaukset
• Testitikkaat: tarkastus → ohjelmointi → toiminta → jännitystarkastukset
• Komponenttien riskienhallinta: vaihtoehtoiset, PCN-koodit ja elinkaarisuunnittelu
• Toimittajien arvioinnin tarkistuslista, jota voit käyttää tarjouspyynnöissä ja auditoinneissa

Kipukohdat, jotka saavat kodinkoneet epäonnistumaan

Kodinkoneen ohjauskortti elää rankkaa elämää. Se ei istu ilmastoidussa palvelinhuoneessa – se asuu moottoreiden, lämmittimien, pumppujen, kompressorien, kytkentävirtalähteiden ja arjen käyttäjien arvaamattoman kaaoksen vieressä. Siksi aKodinkone PCBAon rakennettava "todellisen maailman sotkuisille", ei vain "penkkitäydellisille".

• Satunnaiset nollaukset ja lukitukset:häiriöt, EMI-kohina, heikot virtakiskot tai marginaalinen laiteohjelmiston ajoitus.
• Ylikuumeneminen ja varhainen ikääntyminen:hotspotit lähellä MOSFETejä, säätimiä, releitä tai suurvirtaliittimiä.
• Anturin ajautuminen ja väärät liipaisimet:meluiset analogiset polut, huono maadoitus, kosteuskontaminaatio tai huono suojaus.
• Erän epäjohdonmukaisuus:hallitsemattomat vaihdot, prosessin ajautuminen tai epäjohdonmukaiset juotosprofiilit.
• Vaatimustenmukaisuuden viivästykset:ryömintä-/välitysongelmat, maadoitusvirheet tai riittämätön turvaeristys.
• "Toimii tehtaalla, epäonnistuu asiakkaalla":testin kattavuusaukot, heikko ohjelmoinnin vahvistus tai puuttuvat jännitystarkastukset.

Nämä kipukohdat eivät yleensä johdu yhdestä dramaattisesta virheestä. Ne syntyvät pienistä "melkein okei" päätöksistä, jotka kasaantuvat - kunnes epäonnistumisprosentistasi tulee liiketoimintaongelma.

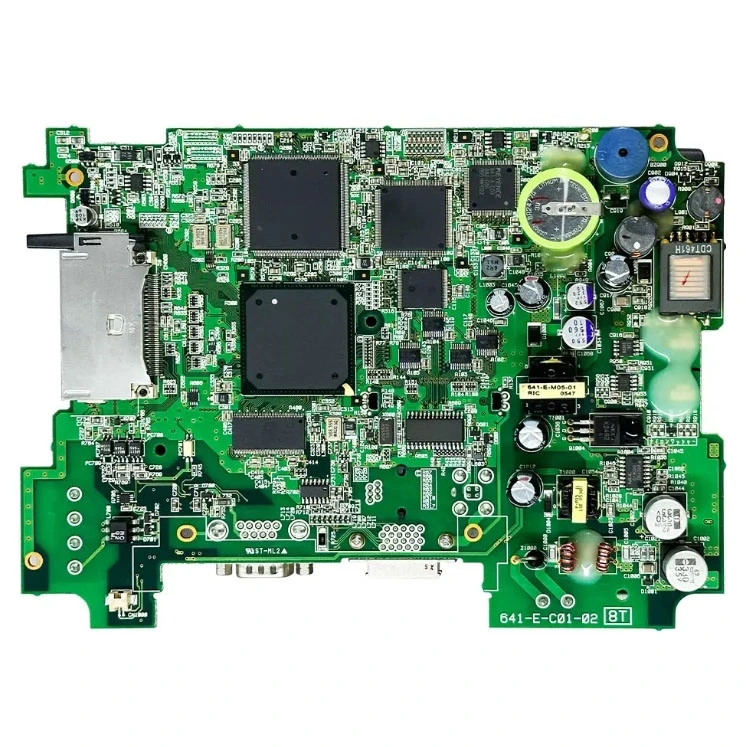

Miltä "hyvältä" kodinkoneen PCBA näyttää

Et tarvitse taikuutta parantaaksesi luotettavuutta. Tarvitset näkyviä kurin signaaleja – suunnittelusta, valmistuksesta ja testauksesta. KorkealaatuinenKodinkone PCBAtyypillisesti näyttää seuraavat ominaisuudet:

• Vakaa tehoarkkitehtuuri:puhtaat kiskot, järkevä irrotus ja siro painumien ja ylijännitteiden käsittely.
• Melua tunnistava asettelu:suurvirran kytkentävyöhykkeiden selkeä erottelu herkistä analogisista/anturivyöhykkeistä.
• Terminen todellisuuden tarkistukset:lämpö ohjataan ja haihtuu, ei jää muovikoteloiden alle.
• Määritellyt korvaussäännöt:Varajäsenet pätevöidään etukäteen, ei "lennossa".
• Testattavuus suunnittelun mukaan:käytettävissä olevat testipisteet, ohjelmointiotsikot ja selkeät hyväksymis-/hylkäyskriteerit.
• Prosessin ohjaus:johdonmukainen juotospastatulostus, sulatusprofiilit ja tarkastusportit.

Jos toimittajasi ei pysty selittämään, kuinka he hallitsevat näitä kohteita – tai piiloutuvat epämääräisten lupausten taakse –, odota, että kenttävirheiden määrä opettaa sinulle myöhemmin.

Suunnitteluvalinnat, jotka estävät takuuvaatimukset

Vahva valmistus ei voi täysin pelastaa heikkoa suunnittelua. Tässä on käytännöllisiä suunnittelutason liikkeitä, jotka usein vähentävät tuottoaKodinkone PCBAhankkeita.

1) Käsittele tehohäviöitä kuin normaalia tapahtumaa, ei reunatapausta

• Lisää murtumisen havaitseminen ja turvallinen palautuskäyttäytyminen.
• Käytä riittävää bulkkikapasitanssia kuormitusvaiheissa (moottorit, lämmittimet, releet).
• Erota meluisat tehoportaat logiikkalähteistä, jos mahdollista.

2) EMI-suojauksen asettelu

• Pidä korkeat di/dt-silmukat pieninä (kytkinsäätimet, moottoriohjaimet).
• Suunnittele puhdas paluutie (maadoitus), jotta melu ei vaeltele antureille.
• Käytä järkevää suodatusta ulkoisissa liittimissä (ESD, yhteistila tarvittaessa).

3) Kunnioita lämpöpisteitä

• Vähennä komponentteja, jotta ne eivät kulje lähellä rajojaan suljetuissa koteloissa.
• Käytä kuparikaatoja, lämpöläpivientejä tai lämmönlevitysstrategioita tehoosiin.
• Sijoita lämmönlähteet kauemmas lämpötila-antureista ja hauraista muoviliittimistä.

4) Suunnittelu kokoonpanoa ja huoltoa varten

• Valitse jalanjäljet, jotka kestävät todellisia valmistusvaihteluita.
• Suunnittele ohjelmointi ja uusiminen: selkeät merkinnät, tukiasemat ja versionhallinta.
• Käytä liittimiä ja mekaanisia tukia, jotka kestävät tärinää ja käyttäjän käsittelyä.

Pienet parannukset tuovat usein suuria voittoja: vähemmän palautuksia, vähemmän vihaisia ​​arvosteluja ja vähemmän viime hetken tulitaisteluja tuotannon lisääntyessä.

Testausstrategia, joka havaitsee ongelmat ennen toimitusta

Testaus ei ole "yksi asia". Se on tikkaat. Jos teet vain nopean käynnistystarkistuksen, pyydät periaatteessa asiakasta tekemään luotettavuustesti puolestasi. ÄlykkäämpiKodinkone PCBAlähestymistapa pinot sekit nopeasta syvään:

• Saapuva tarkastus:varmista, että kriittiset komponentit ja piirilevyn tekniset tiedot vastaavat hyväksyttyjä.
• SPI/AOI-portti:havaitse tahna- tai sijoitusvirheet ajoissa, ennen kuin reflow piilottaa ne.
• Ohjelmoinnin vahvistus:ohjelma, tarkista ja lukitse sitten oikea versio ja kokoonpano.
• Toiminnallinen testaus:simuloida todellisia tuloja/lähtöjä – moottoreita, lämmittimiä, antureita, viestintää, käyttöliittymää.
• Perusstressitarkastukset:lämpötila-altistus, kuormitusjaksot ja toistuva tehon jaksotus.

Temppu on sovittaa testaussyvyys riskiprofiiliin. Yksinkertainen LED-ohjainkortti ei tarvitse samaa testipeittoa kuin kortti, joka käyttää suljetun silmukan moottorin ohjausta ja useita turvalukituksia. Mutta jopa "yksinkertaiset" laitteet hyötyvät kurinalaisesta ohjelmoinnista ja toiminnallisesta validoinnista.

Komponenttien ja toimitusten vakaus ilman jatkuvaa uudelleensuunnittelua

Komponenttien häiriöt voivat hiljaa tuhota aikataulusi. Yksi puuttuva MCU tai teho-IC voi keskeyttää toimitukset, pakottaa nopeat vaihdot tai laukaista uuden vaatimustenmukaisuusjakson. KimmoisaKodinkone PCBAsuunnitelma sisältää toimituskuria, ei vain ostohälinää.

• Hyväksytyt vaihtoehtoiset:määritä toisen lähteen osat etukäteen kriittisille kohteille.
• Elinkaaritietoisuus:Vältä osia, joiden saatavuus on heikentynyt pitkäikäisille laitemalleille.
• Muuta ohjausta:vaihdot edellyttävät teknistä hyväksyntää, ei "mitä tahansa varastossa".
• Version jäljitettävyys:jokaisen toimitetun levyn tulee olla jäljitettävissä tuoteluetteloon, laiteohjelmistoon ja prosessiversioon.

Tässä hyvät kumppanit erottuvat joukosta: he eivät vain "rakenna levyjä", vaan suojaavat tuotantoasi yllätyshäiriöiltä.

PCBA-kumppanin arvioiminen

Jos hankit aKodinkone PCBAtoimittaja, älä anna kiiltojen valokuvien korvata toiminnan selkeyttä. Käytä kysymyksiä, jotka paljastavat todellisen kyvyn:

• Voivatko ne kattaa päästä päähän -tarpeet?Tukevatko ne SMT:n lisäksi ohjelmointia, toiminnallista testausta, johdotus-/kaapelityötä ja lopullista kokoonpanoa tarvittaessa?
• Miten he hallitsevat laatua?Kysy tarkastusporteista ja siitä, mitä vikoja ne yleensä havaitsevat aikaisin.
• Miten ne estävät hiljaiset korvaukset?Pyydä heidän muutoksen hyväksymiskulkuaan.
• Tukevatko ne mukauttamista?Laitteet kehittyvät – ominaisuudet, käyttöliittymä, liitettävyys, anturit, tehoprofiilit.
• Miten he käsittelevät levyjen päällekkäisyyttä eettisesti?Jos tarvitset levyn replikointi- tai uudelleensuunnittelutukea, varmista, että sinulla on vaatimustenmukaisuusajattelu ja dokumentoidut rajat.

Yksi esimerkki tällä alalla toimivasta valmistajasta onShenzhen Greeting Electronics Co., Ltd., joka asettuu kodinkonekeskittyneiden korttipalveluiden ja laajemman sopimusvalmistustuen ympärille laitteiden ohjauskorteille. Kun puhut mille tahansa toimittajalle (mukaan lukien Shenzhen Greeting Electronics Co., Ltd.), pyydä konkreettista testisuunnitelmaa, korvauskäytäntöä ja luotettavuusehdotusta – ei vain tarjousta.

Tarkista myös, onko heillä kokemusta useista laiteluokista. Pölynimurien, ilmankostuttimien, lattianpesureiden, jääpalakoneiden ja älykkäiden kylpyhuonejärjestelmien laudoilla on erilainen melu- ja tehotodellisuus – kokemus täällä vähentää yrityksen ja erehdyksen käyttöä.

Päätöstaulukko: Korjattava kipukohta

FAQ

K: Mikä on kodinkoneen PCBA, ja miksi sillä on enemmän merkitystä kuin kotelolla tai moottorilla?
V:Kortti koordinoi tehoa, tunnistusta, ohjauslogiikkaa, käyttöliittymää ja turvallisuuskäyttäytymistä. JosKodinkone PCBAon epävakaa, kaikesta muusta tulee arvaamatonta – mikä johtaa nollauksiin, ylikuumenemiseen, meluon ja takuuvaatimuksiin.

K: Mitkä testit ovat "pakollisia" laitekorteille?
V:Vähintään: tarkastus (asennus/juotto), ohjelmoinnin tarkastus, toiminnallinen testaus, joka harjoittaa todellista I/O:ta, ja toistuva virransyöttö. Lisää stressitarkistuksia, kun tuotteella on suuri teho tai turvallisuuskriittinen toiminta.

K: Kuinka voin vähentää vikoja lisäämättä kustannuksia liikaa?
V:Aloita tehokkailla parannuksilla: tehon vakaus, EMI-tietoinen asettelu, lämpövaikutus ja testikattavuus. Nämä maksavat usein vähemmän kuin yksittäinen takaisinkutsu, uusintakampanja tai takuuaalto.

K: Mitä minun pitäisi lähettää toimittajalle tarjottavaksi tarkasti?
V:Gerber-tiedostot, BOM (hyväksytyillä vaihtoehtoisilla mahdollisuuksilla), kokoonpanopiirustukset, ohjelmointivaatimukset, toimintatestin kuvaus, odotettavissa olevat määrät ja mahdolliset ympäristöolosuhteet (lämpö, ​​kosteus, tärinä), joita laite kohtaa.

K: Tarvitsen levyjen replikoinnin vanhoille laitteille – kuinka käsittelen sitä vastuullisesti?
V:Työskentele kumppanin kanssa, jolla on selkeät dokumentointikäytännöt ja joka kunnioittaa lakisääteisiä rajoja, mutta keskittyen luotettavuuden ja käytettävyyden uudelleensuunnitteluun sokean kopioimisen sijaan.

K: Mikä on nopein tapa havaita heikko toimittaja?
V:Jos he eivät pysty kuvailemaan laatuporttejaan, korvauspolitiikkaansa ja toiminnallista testaustapaansa konkreettisesti, ostat todennäköisesti epävarmuutta.

Seuraavat vaiheet

Jos suunnittelet uuden tuotteen lanseerausta – tai yrität lopettaa toistuvia kenttävikoja – hoitaa omasiKodinkone PCBAasiakaskokemuksesi ytimenä. Määritä luotettavuustavoitteet, lukitse korvaussäännöt, vaadi todellista toiminnallista testausta ja valitse kumppani, joka voi tukea ohjelmointia ja päästä päähän -valmistustarpeita, kun projektisi laajenee.

Etsitkö käytännön keskustelua taulutiedostoistasi, kohdefunktioistasi ja tuotantotavoitteistasi?Shenzhen Greeting Electronics Co., Ltd.tukee kodinkonekeskeisiä levyprojekteja ja voi sovittaa valmistuksen ja testauksen tuotteesi todellisiin käyttöolosuhteisiin – joten lähetät luottavaisin mielin sen sijaan, että toivoisit parasta. Oletko valmis siirtymään epävarmuudesta mitattavissa olevaan suunnitelmaan?Ota yhteyttä jakaa tarpeitasi ja saada selkeä valmistus- ja testausehdotus.
