Miksi turvajärjestelmän PCBA on luotettavan tietoturvatuotteen ydin?

Artikkelin yhteenveto

Turvalaite on vain yhtä luotettava kuin sen sisällä oleva piirilevy. Jos rakennat (tai hankit) kameroita, kulunvalvontapaneeleja, savu-/CO-ilmaisimia, murtohälyttimiä tai älykkäitä yhdyskäytäviä,Turvajärjestelmä PCBASiellä päätetään luotettavuudesta, käytettävyydestä ja "ei vääriä hälytyksiä" -suorituskyvystä. Tässä artikkelissa käsitellään yleisimmät asiakkaiden kipukohdat – kenttähäiriöt, epävakaa teho, kohinaiset signaalit, epäjohdonmukainen kokoonpanon laatu ja vaikea yhteensopivuus – ja näyttää, miltä vankka PCBA-strategia näyttää suunnittelusta testaukseen ja massatuotantoon. Näet myös käytännöllisen tarkistuslistan, hakemustyypeittäisen vaatimustaulukon ja vastaukset kysymyksiin, joita ostajat kysyvät ennen tilauksen tekemistä.

Sisällysluettelo

• Outline
• Mikä yleensä menee pieleen suojauslaitteistossa

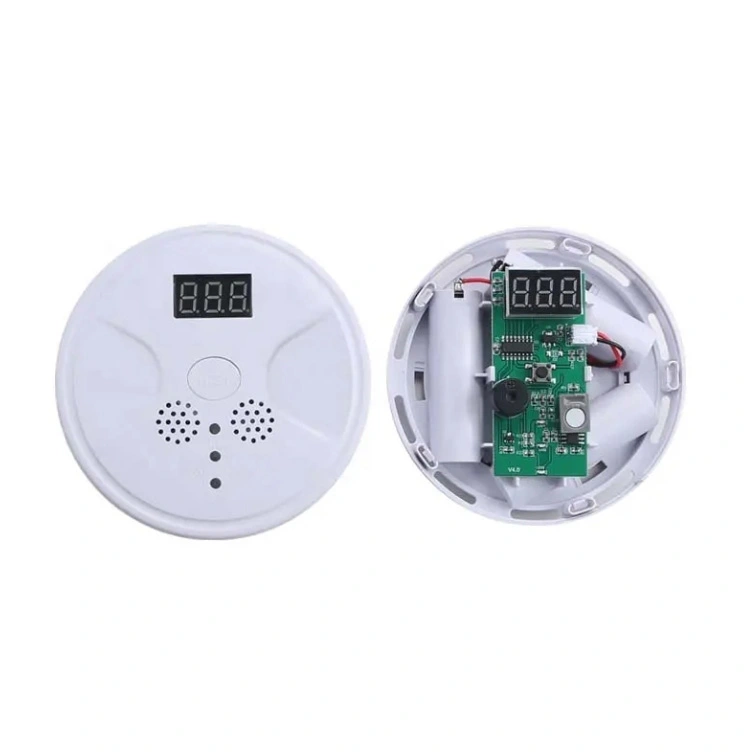

• Mitä turvajärjestelmän PCBA todella tekee
• Suunnitteluvalinnat, jotka vähentävät vääriä hälytyksiä ja kenttävirheitä
• Tuotanto ja laadunvalvonta, joilla on merkitystä
• Testaus, jota tietoturvatuotteet eivät voi ohittaa
• Turvasovelluksen vaatimukset
• Ostajan tarkistuslista tarjousta ja toimittajan arviointia varten
• FAQ
• Viimeiset ajatukset ja seuraava askel

Outline

1. Turvalaitteiden yleisiä vikoja ja kustannusloukkuja
2. Ydintoiminnot sisällä aTurvajärjestelmä PCBA
3. Suunnittele taktiikka vakautta, alhaista melua ja pitkää käyttöikää varten
4. Kokoonpanon laadunvalvonta, joka vähentää palautusta
5. Testausstrategia kameroille, hälytyksille ja ilmaisimille
6. Sovelluspohjainen vaatimustaulukko
7. Käytännön ostajien tarkistuslista ja usein kysytyt kysymykset

Mikä yleensä menee pieleen suojauslaitteistossa

Turvallisuusalalla "ongelma" on harvoin yksi dramaattinen epäonnistuminen. Useimmat asiakkaiden valitukset tulevat pienistä, toistuvista ongelmista, jotka hiljaa tuhoavat luottamuksen – satunnaiset uudelleenkäynnistykset, epävakaat yhteydet, väärät laukaisut, puuttuvat liipaisimet, sumuinen video yöllä virtamelun vuoksi tai laitteet, jotka toimivat laboratoriossa mutta epäonnistuvat kuukausien kentällä olon jälkeen.

• Väärät hälytykset:Meluiset analogiset etupäät, huono maadoitus tai epävakaa anturin esijännitys voivat saada ilmaisimet laukeamaan, kun mitään ei tapahdu.
• Väliin jääneet tapahtumat:Heikko signaalin muokkaus, hidas MCU-vaste kuormitettuna tai laiteohjelmiston katkeaminen voivat aiheuttaa todellisten uhkien huomiotta jättämisen.
• Satunnaiset nollaukset ja "haamu"-virheet:Rajatehosuunnittelu, riittämätön irrotus tai ESD-tapahtumat voivat käynnistää järjestelmän uudelleen jättämättä selvää jälkeä.
• Lyhyt kenttäkäyttöikä:Kuumuus, kosteus, tärinä ja komponenttien jännitys voivat heikentää juotosliitoksia tai nopeuttaa kondensaattorin vanhenemista.
• Epäjohdonmukaiset erät:Jos BOM-ohjaus ja prosessikuri ovat heikkoja, kaksi "identtistä" tuotantoerää voivat käyttäytyä eri tavalla.
• Vaatimustenmukaisuuden viivästykset:EMC/EMI-ongelmat ilmenevät usein myöhään ja ovat kalliita korjata, jos layoutia ja maadoitusta ei suunniteltu ajoissa.

Paras tapa ehkäistä näitä ongelmia on hoitaaTurvajärjestelmä PCBAjärjestelmätason luotettavuusprojektina – ei vain levynä, joka "liittää osat yhteen".

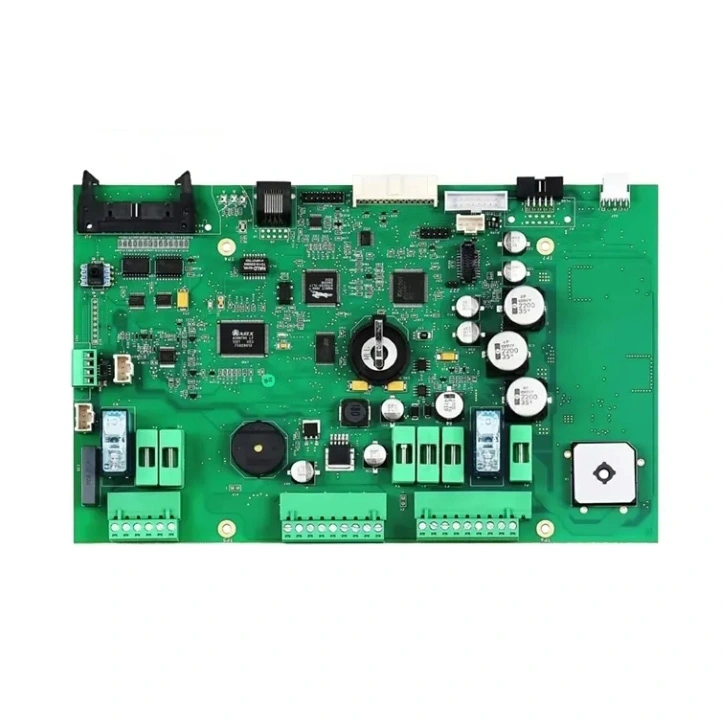

Mitä turvajärjestelmän PCBA todella tekee

Turvalaitteet näyttävät ulkopuolelta yksinkertaisilta, mutta sisällä oleva lauta tekee useita suuria tehtäviä kerralla:

• Tehon muunto ja suojaus:Hyväksyy laajat tuloalueet, selviää ylijännitteistä ja toimittaa puhtaat kiskot herkille piireille.
• Anturin hankinta:PIR-, savu/CO-, magneettikoskettimien, peukalokytkimien, mikrofonien tai kamera-anturien lukeminen vakaalla kynnysarvolla.
• Käsittely- ja päätöslogiikka:MCU:t/MPU:t käyttävät tunnistuslogiikkaa, reuna-AI:tä, salausta, tapahtumapuskurointia ja vahtikoiran valvontaa.
• Liitettävyys:Ethernet-, Wi-Fi-, matkapuhelin-, RS-485-, CAN- tai LoRa-moduulit tarvitsevat puhtaat RF-/asettelukäytännöt keskeytysten välttämiseksi.
• Turvallisuuskarkaisu:Suojattu käynnistys, salattu tallennustila, laitteistotunnukset tai suojatut elementit kloonauksen ja luvattoman käytön vähentämiseksi.
• Ihmisen ja järjestelmän rajapinnat:Näppäimien, releiden, sireenien, LEDien, kaiuttimien ja ulkoisen I/O:n on oltava kestäviä väärinkäytöltä ja melua vastaan.

Tästä syystä levyn suunnittelu ja kokoonpanon laatu ratkaisevat usein, tuleeko "rikkaasta ominaisuuksista" vakaa tuote vai myynnin jälkeinen painajainen.

Suunnitteluvalinnat, jotka vähentävät vääriä hälytyksiä ja kenttävirheitä

VahvaTurvajärjestelmä PCBAalkaa kurinalaisesta sähkösuunnittelusta ja -asettelusta. Alla on suunnitteluteemoja, jotka vähentävät jatkuvasti epäonnistumisia ja palautuksia.

• Melunhallinta ja maadoitusstrategia:Erota meluisat tehoalueet analogisesta tunnistuksesta. Käytä selkeää paluupolkusuunnitelmaa, pidä korkeat di/dt-silmukat tiukoina ja vältä herkkien jälkien reitittämistä kytkentäalueiden läpi.
• Tehon eheys, joka vastaa todellisia tuloja:Turvalaitteistoilla on harvoin täydellinen teho. Suunnittele jännitehäviöt, pitkät kaapelit, sovittimen vaihtelevuus ja ylijännitteet. Lisää marginaalia säätimiin ja lämpösuunnitteluun.
• ESD- ja ylijännitesuoja jokaisessa ulkoisessa kosketuspisteessä:Näppäimistöt, portit, antenniliittimet ja anturin johdot ovat ESD-magneetteja. Oikea TVS:n valinta ja sijoittaminen on halvempaa kuin satunnaisten nollausten jahtaaminen myöhemmin.
• Watchdog ja brownout -strategia:Hyvä laite epäonnistuu "ennustettavasti". Katkosten havaitseminen, nollauksen valvonta ja määritetty käynnistyksen palautustila vähentävät "se just kuoli" -valituksia.
• Komponenttien vähennys pitkän käyttöiän takaamiseksi:Käytä jännite-, aaltoilu- ja lämpötilamarginaalia. Pienet säästöt kondensaattoreissa ja induktoreissa voivat tulla valtavia takuukustannuksia.
• Suunnittelu testiin ensimmäisestä päivästä alkaen:Lisää testityynyjä, ohjelmointiotsikoita ja mitattavia pisteitä, jotta tuotanto voi validoida jokaisen yksikön nopeasti ja johdonmukaisesti.

Jos päivität olemassa olevaa tuotetta tai vaihdat vanhan levyn, kurinalainen uudelleensuunnittelu (tai hyvin hallittu levyn kloonaus) voi säilyttää alkuperäisen käyttäytymisen ja parantaa samalla valmistettavuutta ja pitkäaikaista hankintavakautta.

Tuotanto ja laadunvalvonta, joilla on merkitystä

Jopa täydellinen kaavio voi epäonnistua, jos kokoonpano ja prosessin ohjaus ovat huolimatonta. Turvatuotteissa tavoitteena on johdonmukainen signaalin eheys ja mekaaninen luotettavuus kaikissa laitteissa.

• Jäljitettävä materiaaliosien ohjaus:Vaihtoehtoisten komponenttien tulee olla etukäteen hyväksyttyjä, dokumentoituja ja validoituja – erityisesti antureiden, säätimien ja RF-osien osalta.
• SMT:n prosessiohjaimet:Kaavainsuunnittelu, tahnan tarkastus, sijoitustarkkuus ja reflow-profilointi estävät ajoittaiset juotosvirheet.
• Kosteus ja käsittelykuri:MSL-komponentit ja herkät anturit on säilytettävä ja paistettava oikein piilevien vikojen välttämiseksi.
• Optinen ja röntgentarkastus:Hienojakoiset ja BGA-laitteet vaativat usein syvemmän tarkastuksen kuin "näyttää hyvältä silmälle".
• Mukautetut pinnoitusvaihtoehdot:Ulkona tai ankarissa ympäristöissä pinnoite voi parantaa merkittävästi luotettavuutta kosteutta ja saastumista vastaan.

Toimittajat pitävätShenzhen Greeting Electronics Co., Ltd. Niitä ei yleensä arvioida pelkästään hinnoittelun perusteella, vaan myös sen perusteella, kuinka hyvin he pystyvät suorittamaan hallitun hankinnan, johdonmukaisen kokoonpanon ja toistettavan testauksen turvallisuuteen keskittyville koonnuksille.

Testaus, jota tietoturvatuotteet eivät voi ohittaa

Suojauslaitteisto arvioidaan sen mukaan, mitä pahimpana päivänä tapahtuu – ei rauhallisen esittelyn perusteella. LuotettavaTurvajärjestelmä PCBAtuotantosuunnitelmassa on yleensä useita testejä:

• In-circuit testing (ICT):Tarkistaa juotosliitokset, komponenttien läsnäolon ja kriittiset verkot nopeasti.
• Toiminnallinen testaus:Vahvistaa anturin lukemat, tiedonsiirrot, relelähdöt, äänen ja tapahtumalogiikan realistisissa olosuhteissa.
• Ohjelmointi ja kalibrointi:Suojatut avaimet, laitetunnukset, RF-kalibrointi tai anturin offset-kalibrointi tulee automatisoida ja kirjata lokiin.
• Burn-in tai stressiseulonta:Suuremman riskin tuotteissa lyhytkestoinen stressi voi saada aikaan varhaisia ​​​​vikoja ennen toimitusta.
• Ympäristötarkastus:Lämpötilasyklit ja peruskosteustarkastukset ovat erityisen arvokkaita ulkokameroissa ja -ilmaisimissa.

Käytännön vinkki: vaadi testitietueita (jopa yksinkertaiset hyväksyntä-/hylkäyslokit, jotka on sidottu sarjanumeroihin). Se muuttaa "testasimme sen" mitattavissa olevaksi laatujärjestelmäksi.

Turvasovelluksen vaatimukset

Ostajan tarkistuslista tarjousta ja toimittajan arviointia varten

Jos hankit aTurvajärjestelmä PCBA, saat parempia tuloksia (ja vähemmän yllätyksiä), kun tarjouspyyntösi sisältää selkeät tekniset ja laatuodotukset. Tässä on käytännön tarkistuslista, jonka voit kopioida seuraavaan kyselyyn:

• Tiedostot:Gerber, BOM, pick-and-place, kokoonpanopiirustus ja mahdolliset erityiset prosessitiedot.
• Kohdeympäristö:Sisä/ulko, lämpötila-alue, kosteusaltistus, tärinäodotukset.
• Tehoehdot:Tuloalue, kaapelin pituus, ylijännitealtistus, vara-akun käyttäytyminen.
• Liitettävyys:Ethernet/Wi-Fi/solukkomoduulit, antennityypit, kotelointirajoitukset.
• Laatutaso:Tarvittavat tarkastusvaiheet (AOI, röntgen), hyväksyttävät vikakriteerit, jäljitettävyystarpeet.
• Testisuunnitelma:ICT/FCT-vaatimukset, ohjelmointimenetelmä, kalibrointivaiheet, halutut testilokit.
• Elinkaari ja hankinta:Ensisijaiset tuotemerkit, hyväksyttävät vaihtoehtoiset tuotteet, käyttöiän lopun riskinhallinta.
• Turvallisuusvaatimukset:Turvalliset elementit, avaimen syöttöprosessi, laiteohjelmiston suojausodotukset.

Mitä tarkempi olet, sitä paremmin toimittaja voi rakentaa vakaan prosessin tuotteesi ympärille – varsinkin kun skaalaat prototyyppejä pidemmälle.

FAQ

K: Mitä tietoja tarvitsen voidakseni lainata turvajärjestelmän PCBA:ta tarkasti?
V: Tarjoa vähintään Gerberit, BOM ja pick-and-place. Jos sinulla on toiminnallisia vaatimuksia (kuten erittäin vähän tehoa tai EMC-rajoituksia), sisällytä ne ajoissa, jotta rakennus- ja testaussuunnitelma vastaa todellista käyttötapaustasi.

K: Kuinka vähennän laitteiston aiheuttamia vääriä hälytyksiä?
V: Keskity signaalin eheyteen ja virran vakauteen: vakaa anturin esijännite, oikea suodatus, puhdas maadoitus ja suojaus ulkoisissa johdoissa. Vahvista sitten käyttäytyminen realistisilla liipaisinsimulaatioilla toiminnallisen testauksen aikana.

K: Onko mahdollista kopioida vanhaa suojauskorttia, joka ei ole enää saatavilla?
V: Usein kyllä, mutta onnistuminen riippuu dokumentaation laadusta ja komponenttien saatavuudesta. Hallittuun lähestymistapaan kuuluu huolellinen tuoteosien rekonstruointi, asettelun kurinalaisuus ja käyttäytymisen tarkistaminen, jotta uusi versio vastaa laitteen alkuperäistä suorituskykyä.

K: Mitkä testit ovat tärkeimpiä ennen toimitusta?
V: Tarkastuksen (tarvittaessa AOI/röntgenkuva) ja toiminnallisen testauksen yhdistelmä, joka harjoittelee antureita, tiedonsiirtoa ja lähtöjä. Monille tietoturvatuotteille perusrasitustestaus auttaa havaitsemaan alkuvaiheen epäonnistumisia.

K: Mikä aiheuttaa "satunnaisen uudelleenkäynnistyksen" ongelmia kentällä?
V: Yleisimmät syylliset ovat sähkökatkokset, ESD-tapahtumat, marginaaliset säätimet, huono irrotus tai laiteohjelmisto, joka ei palaudu puhtaasti. Hyvä nollauksen valvontastrategia ja kohdennettu validointi voivat poistaa useimmat tapaukset.

Viimeiset ajatukset ja seuraava askel

Jos tietoturvatuotteesi maine riippuu johdonmukaisesta havaitsemisesta, vakaasta yhteydestä ja pitkäaikaisesta käytettävyydestä,Turvajärjestelmä PCBAansaitsee saman vakavuuden kuin ohjelmistosi ja teollinen muotoilusi. Kun levy on suunniteltu melunhallintaa, suojausta ja toistettavia testauksia varten, toimitat vähemmän "mysteerivikoja", pienennät palautuksia ja rakennat asiakkaiden luottamusta, joka todella kestää.

Jos suunnittelet uutta rakennusta, päivität olemassa olevaa suunnittelua tai valmistaudut mittakaavaan tuotantoon,ota meihin yhteyttäkeskustellaksesi sovellustavoitteistasi, testaustarpeistasi ja luotettavimmasta tiestä prototyypistä massatuotantoon.
