Mikä on 5G: n todellinen vaikutus kuluttajaelektroniseen PCBA: hen ja miten voit valmistautua siihen

Hei ja tervetuloa. 20 vuoden aikana tiivistä yhteistyötä teknologiainnovaatioiden kanssa olen nähnyt muutoksen aaltoja Wi-Fi: n kynnyksestä esineiden Internetiin. Mutta harvoilla tekniikoilla on muuttuva paino - ja piilotetut monimutkaisuudet - 5G. Kaikki puhuvat paahtavista nopeuksista ja matalasta viiveestä, mutta mitä tämä todella tarkoittaa laitteen ytimelle,HaitatUmer elektroninen PCBA? AtTervehdys, olemme viettäneet lukemattomia tunteja laboratorioissamme ja tuotantokerroksissa, ei vain ennakoiden näitä muutoksia, vaan myös hallitsemalla niitä. Tämä artikkeli ei ole vain teoria; Se on käytännön kokemuksesta syntynyt opas, joka on suunniteltu auttamaan sinua navigoimaan 5G: n asettamiin perusviivoihinKuluttajaelektroninen PCBASuunnittelu ja valmistus.

Kuinka 5G muuttaa pohjimmiltaan kuluttajien elektronisen PCBA -suunnittelun ydintä

Hyppy 5G: hen ei ole yksinkertainen inkrementaalinen päivitys. Se on paradigmanvaihto, joka iskee painetun piirilevyn kokoonpanon perustana. Siirtyminen korkeamman taajuuden kaistoihin, kuten MMWave, muuttaaKuluttajaelektroninen PCBAYksinkertaisesta elektronisesta yhdistämisestä korkeataajuiseen signaalireittiän, jossa jokaisella millimetrillä on merkitystä. Kolme ensisijaista taistelukenttää, joita näemme, ovat signaalin eheys, lämmönhallinta ja komponenttitiheys.

Ensinnäkin signaalin eheys on ensiarvoisen tärkeää. Multi-gigaherts-taajuuksilla PCB-laminaatti, joka toimi täydellisesti 4G: lle, voi tulla merkittävän signaalin menetyksen lähde. SeKuluttajaelektroninen PCBAon käsiteltävä aaltojohtona, joka vaatii materiaaleja, joilla on stabiili ja matala dielektrisyysvakio (DK) ja poikkeuksellisen alhainen häviökerroin (DF). Impedanssinhallinta ei ole enää ehdotus; Se on ehdottoman välttämättömyys, toleranssit muuttuvat dramaattisesti. Toiseksi lisääntynyt datan läpäisy- ja prosessointiteho tuottavat keskittyneen lämmön. Tehokas lämmönhallinta ei enää tarkoita jäähdytyselementin lisäämistä jälkikäteen; se on suunniteltavaKuluttajaelektroninen PCBAEnsimmäisen kaavamaisen kaappauksen asettelu käyttämällä lämpö VIA: ta, edistyneitä substraatteja ja strategisia komponenttien sijoittamista. Lopuksi pienempien, tehokkaampien laitteiden kysyntä työntää meidät kohti tiheyden toisiinsa (HDI) tekniikoita. Tämä tarkoittaa hienompia jälkiä, mikroviioita ja tarkkuustasoa, joka erottaa funktionaalisen prototyypin luotettavasta, massatuotettavasta tuotteesta.

Mitkä avainparametrit määrittelevät todella 5G-valmiiden kuluttajaelektronisen PCBA

Joten mitä sinun pitäisi etsiä seuraavan taulun määrittäessäsi? Se tulee mitattavissa oleviin, ei-neuvoteltavissa oleviin parametreihin. AtTervehdys, olemme siirtyneet vakiona FR-4-materiaalien ulkopuolelle näihin sovelluksiin. Alla oleva taulukko kuvaa tavanomaisen lähestymistavan ja vankan 5G: n tarvittavan erikoistuneen tekniikan välistä selkeää kontrastiaKuluttajaelektroninen PCBA.

Taulukko 1: Kriittinen parametrien vertailu 5G -sovelluksiin

Havataan, miksi nämä parametrit ovat kriittisiä. Pienempi häviökerroin (DF) muuttuu suoraan vähemmän signaalin menetykseen varmistaen, että laitteen lähettämäsi teho on tosiasiallisesti saavuttaa antennin tehokkaasti. Tiukempi impedanssinhallinta estää signaalin heijastuksia, jotka voivat vioittaa tietoja ja heikentää yhteyden laatua. Valittujen materiaalien parantunut lämmönjohtavuus auttaa häviämään voimakkaiden 5G-modeemien ja prosessorien lämpöä estämällä lämpökuormaa ja varmistaen pitkäaikaisen luotettavuuden. Nämä eivät ole vain lukutaulukoiden numeroita; Ne ovat korkean suorituskyvyn kallioperäKuluttajaelektroninen PCBASiitä ei tule 5G -tuotteesi heikoin linkki.

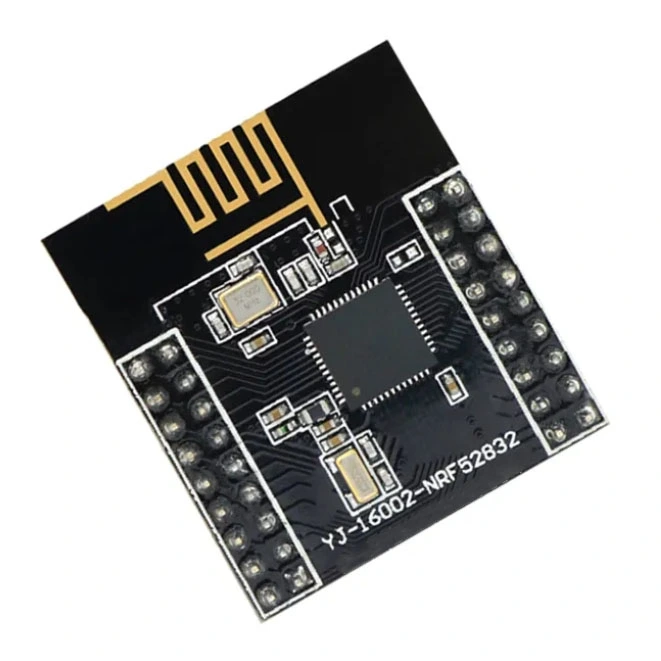

Kuluttajaelektroninen PCBA

Keskusteluissamme asiakkaiden kanssa tietyt kysymykset nousevat toistuvasti. Tässä on kolme yleisintä, vastattu ansaitsemallasi yksityiskohdilla.

Mikä on suurin yksittäinen valvonta, jonka näet varhaisissa 5G -kuluttajaelektronisissa PCBA -malleissa
Yleisin virhe on aliarviointi laminaattimateriaalin ja tehovahvistimen (PA) välisen vuorovaikutuksen aliarviointi. Suunnittelijat valitsevat usein tavallisen materiaalin kustannusten hallitsemiseksi, mutta tämä johtaa liialliseen lämmöntuotantoon ja signaalin menetykseen 5G -taajuuksilla. Tämä pakottaa PA: n työskentelemään kovemmin, luomalla noidankehän lämmön ja tehottomuuden. Sijoittaminen oikeaan korkeataajuiseen laminaattiin alusta alkaen on oikeastaan ​​kustannustehokkain valinta, koska se välttää suorituskykyongelmia ja uudelleensuunnittelua myöhemmin.

Kuinka tervehdys varmistaa erityisesti signaalin eheyden koko levyn alueella
Prosessimme on rakennettu ehkäisyyn, ei korjaukseen. Käytämme edistyneitä sähkömagneettisia simulointiohjelmistoja suunnitteluvaiheen aikana signaalireittien mallintamiseksi ja mahdollisten eheysongelmien tunnistamiseksi ennen kuin yksi kortti on valmistettu. Lisäksi ylläpidämme tiukkaa ohjattua impedanssinvalmistusprosessia jatkuvan seurannan ja testauksen avulla tuotantopaneeleissa aika -alueen heijastusometrialla (TDR). Tämä päähän keskittyminen signaalireitille on se, mikä määritteleeKuluttajaelektroninen PCBAlaatu.

Voiko alustasi tukea monimutkaisen, suuren volyymin 5G-tuotteen täydellisiä avaimet käteen -tarpeita
Täysin. Täällä integroitu mallimme loistaa. Hallitsemme koko matkaa: DFM -analyysin (DFM) alkuperäisestä suunnittelusta ja komponenttien hankintaan tarkistetuista, franchising -jakelijoistamme tarkkuuden valmistukseen ja tiukkaan lopulliseen testaukseen. Ymmärrämme edistyneisiin komponentteihin liittyvät toimitusketjun haasteet ja meillä on suhteet ja logistiikka -asiantuntemus varmistaaksesi, että projektisi pysyy aikataulussa.

Kuinka validoimme ja varmentamme 5G-optimoidun kuluttajaelektronisen PCBA: n suorituskyvyn

Suunnitelma on yksi asia; Se on toinen todistaminen käytännössä. Validointiprotokollamme on tyhjentävä, joten siinä ei ole tilaa epävarmuudelle. Alistumme jokaisen 5G-keskittyneen eränKuluttajaelektroninen PCBAReaal-maailman vaatimukset, jotka simuloivat testit, tuotteesi kohtaavat sen elinaikanaan.

Taulukko 2: Kattava kuluttajaelektroninen PCBA -validointiprotokolla

Tämä tiukka prosessi varmistaa, että kun toimitammeKuluttajaelektroninen PCBA, se ei ole vain kokoelma hyvin sijoitettuja komponentteja. Se on validoitu, luotettava osajärjestelmä, jonka voit integroida tuotteeseesi luottamuksellisesti. Tämä huolellisuustaso on se, mikä muuttaa potentiaalisen tuotteen epäonnistumisen markkinoiden menestykseksi.

Oletko valmis ylittämään kuilun 5G -kunnianhimon ja luotettavan laitteiston todellisuuden välillä

5G: n lupaus on todellinen, mutta se on rakennettu huolellisesti suunnitellun perustaanKuluttajaelektroninen PCBA. Signaalin menetyksen, lämmön ja tiheyden haasteet ovat merkittäviä, mutta ne eivät ole ylitsepääsemättömiä. He vaativat vain valmistuskumppania, joka on jo investoinut asiantuntemukseen, materiaaleihin ja validointiprosesseihin näiden haasteiden muuttamiseksi kilpailuetuksi. AtTervehdys, olemme rakentaneet maineemme tälle tarkkaa periaatteita. Emme vain koota levyjä; Suunnittelemme ratkaisuja kytkettyyn tulevaisuuteen. Kysymys ei ole enäämitä5G: n vaikutus on, muttamitenValjastat sen onnistuneesti.

Älä annaKuluttajaelektroninen PCBAMonimutkaisuus on pullonkaula, joka viivästyy seuraavaa läpimurtoa.Ota yhteyttäTänään luottamuksellista kuulemista varten. Anna asiantuntijoiden tarkistaa suunnittelutiedostot, tarjota yksityiskohtainen DFM -analyysi ja antaa sinulle selkeän polun eteenpäin.Ota yhteyttäNyt ja rakennetaan tulevaisuus yhdessä.
